Mașină de șlefuit cu 5 axe: cum funcționează, beneficii cheie și sfaturi de cumpărare inteligentă

Când un client vă înmânează un lot de palete de turbină sau unelte de tăiere cu mai multe lobi, calea convențională este de a degroșa și de a finisa fiecare față pe mașini separate, apoi sperăm că concentricitatea încă rămâne. O mașină de șlefuit cu 5 axe schimbă această aritmetică. Poate poziționa piesa de prelucrat și roata de-a lungul a cinci axe interpolate, astfel încât o singură configurație acoperă un ansamblu mult mai larg de geometrie. Dar asta o face următoarea achiziție potrivită pentru fiecare magazin? Răspunsul sincer este: se plătește numai atunci când lucrul necesită cu adevărat mișcare simultană pe mai multe axe.

Ce face de fapt o mașină de șlefuit cu 5 axe

O mașină de șlefuit cu 5 axe nu este doar o mașină de șlefuit cilindric extern cu două butoane suplimentare. Axele X, Y și Z deplasează masa, capul roții sau piesa de prelucrat în trei direcții liniare. Axele A și B se rotesc și înclină piesa de prelucrat sau axul sculei. Împreună, vă oferă cinci grade de libertate, astfel încât discul de șlefuit poate aborda un profil complicat din aproape orice unghi, fără a pierde contactul cu suprafața.

În practică, asta înseamnă că puteți șlefui o suprafață sculptată complexă într-o singură prindere. Pe o mașină cu trei axe, ar trebui să indexați piesa, să reinstalați și să acceptați erorile de deformare și aliniere. Interpolarea pe cinci axe lasă roata să rămână angajată cu traseul teoretic al suprafeței în timp ce piesa se rotește și se înclină sub ea.

Cum mișcarea pe 5 axe oferă precizie

Precizia pe o polizor cu 5 axe nu este doar o chestiune de a avea mai multe motoare. Sistemul de control trebuie să sincronizeze continuu cinci axe. Comenzile CNC moderne folosesc coordonate carteziene decuplate și cinematică inversă pentru a transforma o cale de scule în comenzi simultane pentru axe. Dacă o axă este în decalaj chiar și cu 0,002 mm, profilul finit poate prezenta umbrire sau vibrații.

Rigiditatea mecanică este la fel de importantă. O mașină de șlefuit cu 5 axe are nevoie de o bază rigidă, precizie mare a plumbului pe șuruburile cu bile și compensare termică pe ax. Fără acestea, axele suplimentare nu fac decât să extindă bugetul de eroare. Cele mai bune modele cu cinci axe folosesc șine liniare preîncărcate și mese rotative cu antrenare directă pentru a minimiza jocul.

Avantajele cheie ale șlefuirii pe 5 axe în practică

Șlefuirea pe cinci axe vă oferă mai puține configurații, un timp de ciclu mai scurt, un finisaj mai bun al suprafeței și capacitatea de a crea o geometrie de decupare și răsucire pe care o simplă șlefuire cu adâncime nu o poate atinge. De asemenea, îmbunătățește consistența piesă la piesă, deoarece aceeași prindere este utilizată pentru toate suprafețele prelucrate.

Când o mașină cu 5 axe nu este cea mai potrivită

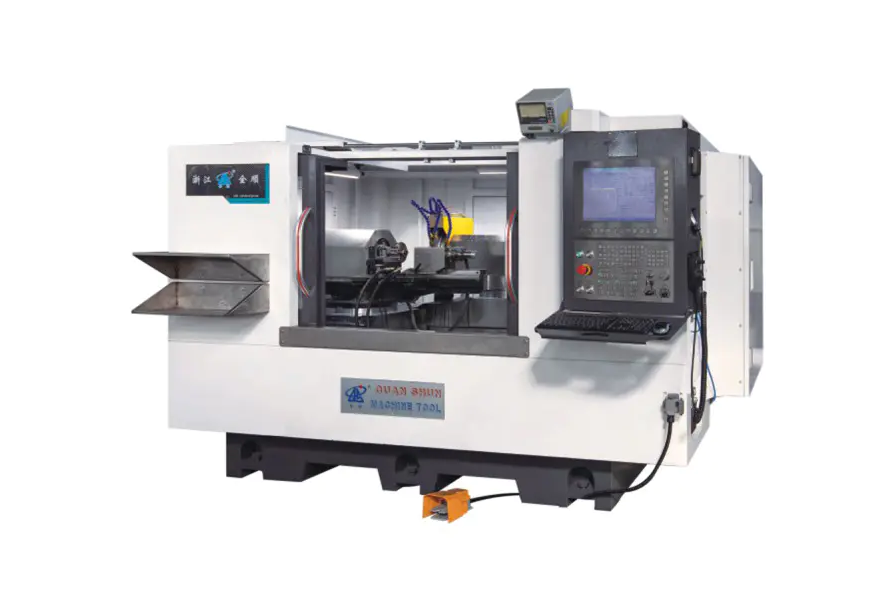

Dacă piesele dumneavoastră sunt în mare parte arbori cilindrici, manșoane sau arbori cotiți cu o linie centrală bine definită, o mașină cu mai multe axe poate fi exagerată. O mașină de șlefuit cilindric CNC sau o mașină de șlefuit compusă poate oferi o rotunjime submicroană și o dimensiune consistentă, cu costuri mult mai mici și întreținere mai simplă. De exemplu, Zhejiang Quanshun Machine Tool construiește un Polizor cilindric cu profil CNC de înaltă precizie care se ocupă de profiluri externe complexe cu o configurație mult mai convențională. Spre deosebire de geometria cu cinci axe, aceste mașini sunt construite în jurul axei de rotație a piesei, astfel încât păstrează rigiditatea pe care majoritatea magazinelor o așteaptă de la o polizor cilindrică.

Dacă procesați arbori lungi sau diametre mari, un design cu roată dublă sau roată lată poate face adesea treaba cu un randament mai mare decât un centru cu cinci axe. Sunt disponibile și soluții de șlefuire personalizate pentru piesele de prelucrat non-standard, fără a vă cere să cumpărați mai multe axe decât puteți utiliza.

Ce să evaluați înainte de a cumpăra o mașină de șlefuit cu 5 axe

Începeți cu portofoliul dvs. de piese. Dacă 80% din lucru poate fi ținut într-un simplu mandrina cu două fălci, o investiție cu 5 axe poate rămâne inactiv. Apoi, definiți banda de toleranță. Prelucrarea cu cinci axe strălucește pentru toleranțe ale profilului ±0,005 mm , dar dacă aveți nevoie doar de ±0,01 mm pe un diametru exterior, o mașină mai ieftină poate ține atât de ușor.

Programarea este un alt cost ascuns. O mașină de șlefuit cu 5 axe necesită, în general, un post-procesor CAM care scoate mișcări interpolate pe cinci axe, plus un programator instruit. Luați în considerare acest timp, nu doar prețul autocolantului.

În cele din urmă, uitați-vă la adâncimea de service a constructorului de mașini. O mașină de 40 de tone cu cinci axe nu este ceva ce poți ajunge la un atelier local de reparații. Întrebați despre timpii de răspuns, disponibilitatea unităților de axe de rezervă și dacă constructorul oferă punerea în funcțiune la fața locului.

Selectarea tehnologiei de șlefuire potrivită pentru magazinul dvs

Nu există un verdict universal. Alegerea corectă depinde de mixul dvs. de produse, de obiectivele dvs. de calitate și de capacitatea echipei dvs. de a programa trasee de instrumente pe mai multe axe. Mulți producători găsesc o cale de mijloc: păstrați o polizor cilindric CNC de încredere pentru cea mai mare parte a muncii zilnice și adăugați un centru de șlefuire compus flexibil atunci când apar piese complexe. Această abordare menține costul pe parte scăzut, păstrând în același timp capacitatea de a gestiona geometria exotică.

Pentru un cadru decizional practic, consultați ghidul nostru despre cum să alegi o mașină de șlefuit .
