Încărcare și descărcare automată

Încărcare și descărcare automată este integrarea brațelor robotizate, a unităților portal sau a manipulatoarelor mecanice direct într-o mașină de șlefuit CNC, astfel încât piesele de prelucrat să fie plasate și îndepărtate din stația de șlefuire fără ca un operator să manipuleze fiecare piesă manual. Pentru producătorii care desfășoară operațiuni de șlefuire cilindrică sau frontală pe mai multe schimburi, această schimbare unică este de obicei cea mai rapidă modalitate de a crește producția, de a menține toleranțe mai strânse și de a reduce riscurile de siguranță legate de manipularea manuală repetitivă în apropierea unei roți de șlefuit care se învârte.

Mai jos, expunem de ce magazinele își automatizează liniile de șlefuire CNC, cum funcționează de fapt hardware-ul de încărcare și descărcare, unde sunt aplicate aceste sisteme în industrii, cum se compară configurațiile cilindrice și frontale și cilindrice și ce urmează pentru automatizarea șlefuirii.

De ce să automatizezi mașinile de șlefuit CNC

Slefuirea bine a unei piese cilindrice depinde de consistența în modul în care piesa de prelucrat este poziționată, fixată și prezentată roții în fiecare ciclu. Când acel pas este făcut manual, oboseala, distragerea atenției și micile variații ale tehnicii se strecoară într-o tură de opt sau douăsprezece ore. Automatizarea pasului de încărcare și descărcare elimină acea variabilă din ecuație, iar câștigurile tind să apară în mai multe zone măsurabile.

Producătorii care trec la încărcare și descărcare automată văd de obicei o productivitate crescută, eficiență îmbunătățită, siguranță sporită, o calitate mai consistentă, economii de timp și costuri, o utilizare mai mare a mașinii și o flexibilitate mai mare în comparație cu manipularea manuală. Deoarece mașina poate funcționa nesupravegheată pe perioade extinse, inclusiv în ture de noapte și de weekend, producătorii pot satisface cerințe mai mari de producție fără a cumpăra echipamente suplimentare.

Este demn de remarcat faptul că automatizarea nu se referă doar la viteză. Calitatea stabilă și timpii de ciclu mai scurti contează acum la fel de mult ca procesul de șlefuire în sine în multe medii de producție de precizie, motiv pentru care manipularea automată a devenit o considerație standard, mai degrabă decât un supliment de lux pentru magazinele care concurează în materie de consistență.

Cum funcționează sistemele automate de încărcare prin măcinare

Nu există o modalitate unică de a construi un sistem automat de încărcare și descărcare, iar configurația corectă depinde în mare măsură de familia de piese produsă. Configurațiile obișnuite combină polizorul cu brațe robotizate, unități portal, transportoare sau dispozitive de schimb dedicate, în loc să se bazeze pe o persoană care să plaseze și să scoată fiecare piesă de prelucrat.

Într-un ciclu tipic, dispozitivul de manipulare alege o piesă brută sau pre-prelucrată dintr-o stație de alimentare, o prezintă discului de șlefuit în orientarea corectă, iar controlerul CNC gestionează secvența de șlefuire reală. Odată terminată șlefuirea, același dispozitiv îndepărtează piesa finită și o plasează pe un transportor de ieșire sau pe un palet, în timp ce următorul semifabricat este deja în scenă. Multe sisteme asociază această secvență de manipulare cu dispozitive de inspecție, astfel încât măcinarea continuă și măsurarea în proces să aibă loc împreună, cu feedback de la inspecție formând o buclă închisă care menține variația dimensională la minimum.

Înainte de a alege o configurație, producătorii se uită în general la ce tip de piese de prelucrat vor fi manipulate, cât de variații există în dimensiune și geometrie, ce ținte de toleranță și finisare a suprafeței trebuie menținute, dacă mixul de producție este stabil sau se modifică des, cât spațiu de podea este disponibil pentru pază, dacă este necesară calibrarea în proces și modul în care sistemul va afecta personalul și formarea. Cea mai potrivită mașină nu este întotdeauna cea cu cel mai avansat pachet de automatizare; în multe cazuri, cea mai bună alegere este configurația care se potrivește modelului real de producție și face ca calitatea repetabilă să fie mai ușor de întreținut.

Aplicații ale șlefuirii cilindrice automate

Măcinarea cilindrică automată apare oriunde trebuie să fie produse în volum piesele rotunde, rotative, cu rotunjime strânsă și control dimensional. Cerințele de producție de volum mare ale industriei auto se aliniază bine cu capacitățile de automatizare ale polizoarelor cilindrice CNC moderne, care acoperă arbori de transmisie, arbori de transmisie și componente de îmbinare CV.

• Componente de automobile, cum ar fi arborii motorului, arborii de transmisie și suporturile rulmenților, unde numărul mare de piese fac manevrarea manuală nepractică
• Piese aerospațiale, inclusiv componente ale trenului de aterizare, arbori ale turbinei și piese de acționare hidraulice care trebuie să îndeplinească specificații stricte, adesea în aliaje exotice
• Componente hidraulice și pneumatice, cum ar fi bobinele supapelor și tijele cilindrului, unde un sistem automat de încărcare și descărcare ajută polizoarele cilindrice să îndeplinească cerințele de producție de volum mediu
• Fabricarea rulmenților, unde mecanismele de încărcare și descărcare funcționează alături de dispozitivele de inspecție pentru a menține o producție stabilă, eficientă și precisă
• Prelucrarea generală de precizie a știfturilor, manșoanelor și arborilor trepți utilizate în echipamentele industriale

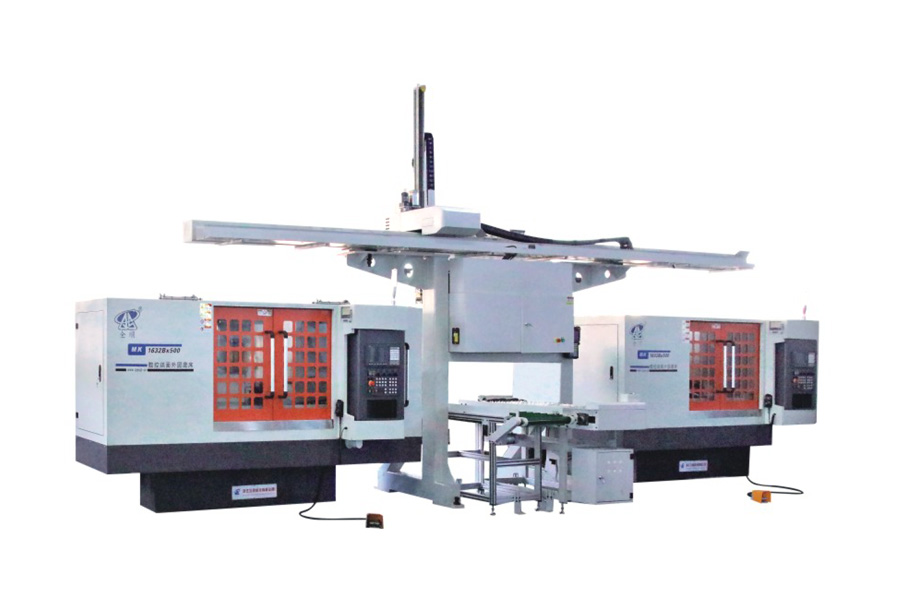

La Zhejiang Quanshun Machine Tool Co., Ltd, nostru Încărcare și descărcare automată Mașinile de șlefuit cilindric CNC sunt construite exact pentru acest tip de producție repetabilă, în mai multe schimburi. Modelul este construit special, astfel încât arborii și părțile rotative similare să poată fi șlefuite, măsurate și schimbate cu implicarea minimă a operatorului, ceea ce se potrivește în mod natural în aplicațiile auto, hidraulice și de prelucrare generală descrise mai sus.

Mașină de șlefuit cilindric vs față și cilindrică

O întrebare obișnuită în rândul cumpărătorilor este dacă o polizor cilindric standard sau un polizor frontal și cilindric este cel mai potrivit. Răspunsul scurt este că depinde dacă piesa are nevoie doar de precizia diametrului exterior sau dacă fața de capăt trebuie, de asemenea, șlefuită la o toleranță strânsă în aceeași configurație.

Mașinile de șlefuit cilindric sunt utilizate în principal pentru șlefuirea de precizie a suprafețelor de capăt, a suprafețelor exterioare și a suprafețelor conice ale loturii de piese de arbore, făcându-le o piesă de bază a echipamentului în industria motoarelor auto, iar aceeași familie de mașini este potrivită și pentru piese de arbore cu dimensiuni mici și cerințe de înaltă precizie în atelierele militare, aerospațiale și de prelucrare generală de precizie. Atunci când o piesă necesită și o față de capăt controlată, o față dedicată și o configurație cilindrică reduce numărul de ori când piesa trebuie deblocată și repoziționată, ceea ce protejează direct concentricitatea și perpendicularitatea de care piesa are nevoie pentru a funcționa corect în asamblare.

Quanshun produce ambele configurații cu încărcare și descărcare automată deja încorporate Încărcare și descărcare automată Mașina de șlefuit cilindric CNC automată este potrivită pentru piesele în care acuratețea diametrului exterior este principala cerință, în timp ce mașina noastră automată de șlefuit CNC și cilindrică este construită pentru piesele care au nevoie de diametrul exterior și suprafața de capăt șlefuită împreună într-un singur ciclu automatizat. Revizuirea desenului piesei și a indicațiilor de toleranță de pe fața de capăt este de obicei cea mai rapidă modalitate de a decide care dintre cele două se potrivește unui anumit loc de muncă.

Tendințe viitoare în automatizarea șlefuirii CNC

În următorii câțiva ani, se formează mai multe direcții în care se îndreaptă încărcarea și descărcarea automată.

1. Controlul calității în buclă închisă. Unele mașini monitorizează acum uzura discului abraziv și declanșează automat procedurile de îmbrăcare pentru a menține performanța constantă, reducând necesitatea verificărilor manuale între loturi.
2. Integrare mai strânsă între manipulare și măsurare. Sistemele de încărcare sunt din ce în ce mai mult asociate cu măsurarea în proces, astfel încât deriva dimensională este corectată în timpul rulării, mai degrabă decât descoperită ulterior.
3. Interfețe standardizate pentru robot. Mai multe mașini sunt construite cu interfețe deschise, astfel încât un braț robotizat sau un portal poate fi schimbat sau modernizat fără a reproiecta întreaga celulă.
4. Flexibilitate pentru producția mixtă. Pachetele de automatizare sunt proiectate pentru a gestiona o gamă mai largă de dimensiuni și forme ale pieselor în cadrul aceleiași celule, mai degrabă decât să blocheze o linie într-o singură familie de piese.
5. Luminile stinse și funcționarea nesupravegheată prelungită. Pe măsură ce fiabilitatea se îmbunătățește, mai multe magazine extind operațiunile de șlefuire automată prin ture de noapte și de weekend pentru a maximiza utilizarea mașinii.

În calitate de producător care proiectează și construiește propriile noastre platforme de șlefuit, Quanshun este poziționat să susțină direct aceste tendințe. Compania acoperă o suprafață de 35000 de metri pătrați, cu o suprafață de construcție de 32000 de metri pătrați, inclusiv o bază dedicată de producție de mașini-unelte și o bază de producție de piese hidraulice. Gama noastră de produse cuprinde mașini de șlefuit cilindrice obișnuite și CNC, mașini de șlefuit cilindric CNC, mașini de șlefuit cilindrice CNC pentru încărcare și descărcare automată, mașini de șlefuit compozit și polizoare cilindrice de înaltă precizie, și proiectăm, de asemenea, soluții non-standard pentru a se potrivi cerințelor software speciale, specifice ale clienților, mașini de șlefuit, mașini de șlefuit și soluții speciale de șlefuit. Compania noastră deține o capacitate completă de cercetare și dezvoltare a produselor, a trecut sistemul de calitate ISO9001-2015 și certificările de siguranță CE și a fost recunoscută ca o întreprindere națională de înaltă tehnologie. În 2021, am fost evaluați ca o întreprindere mică și mijlocie specializată și nouă în provincia Zhejiang și deținem propriile calificări de export, cu produse exportate în prezent în mai mult de 20 de țări, inclusiv Statele Unite, Germania, Japonia și în Asia de Sud-Est.
