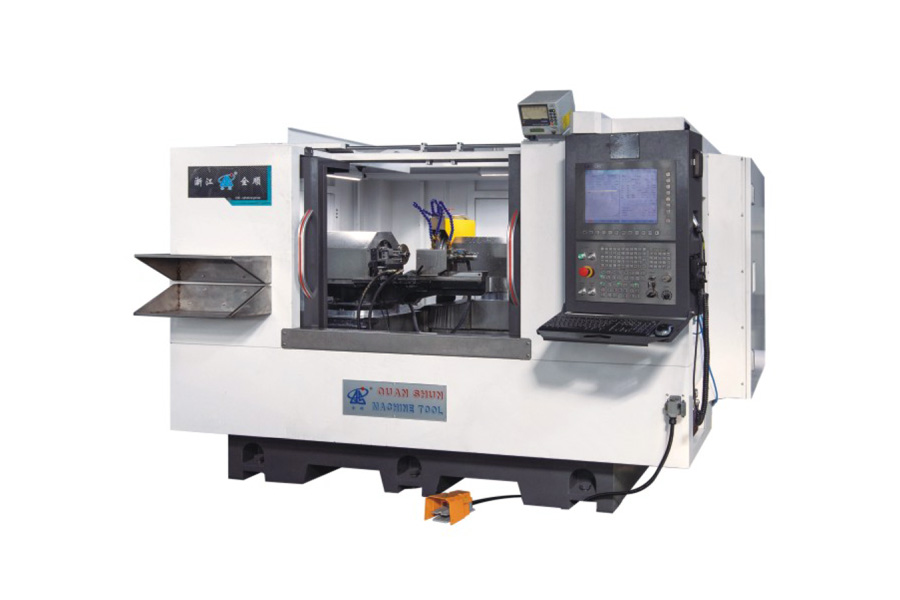

Rectificare cilindrică cu profil CNC de mare precizie

Axa X propulsată de motor liniar — Axa X (axa de avans / axa roții) este condusă direct de un motor liniar cu forța de tracțiune de 2200 N, eliminând backlash-ul transmisiei prin șurubul cu bile și permitând mișcări mai rapide și mai precise de urmărire a profilului.

Capul de lucru cu conducere directă — Motorul capului de lucru folosește tehnologia de conducere directă (1500 Nm), iar o configurație opțională cu motor DD permite rotația complet automată a capului de lucru pentru rectificarea sincronizată a profilului și a camei.

Rezoluție de poziționare submicronică — Rezoluția minimă de avans și analitică a axelor X/Z ajunge la 0,001 mm, iar rezoluția de rotație a capului de lucru este chiar de 0,001°, susținând geometrii de profil complexe și foarte precise.

Arbore electric de viteză ridicată — Configurația standard a arborelui electric funcționează la 4000 rpm cu o viteză lineară a roții de 80 m/s, oferind o eliminare eficientă a materialului, păstrând în același timp finisajul delicat al pieselor cu diametru mic.

Gama compactă de precizie — Proiectată special pentru rectificarea exterioară a diametrelor de la Φ5 mm până la Φ200 mm, cu o distanță între centre de 250 mm, fiind ideală pentru arbori de precizie mică și componente cu profil, dar nu pentru lucrul cu arbori mari și grei în cantități mari.

Rotație ajustabilă a capului de lucru — Capul de lucru poate roti până la 15° (tip rotativ manual standard), permitedo o configurare flexibilă pentru operații de rectificare angulare și cu profil, în afara lucrului cilindric drept.

Zhejiang Quanshun Machine Tool Co., Ltd. proiectează modelul MGK8320*300 pentru aplicații în care rectificatoarele cilindrice standard nu sunt suficiente pentru exactitatea conturului. Combinând axe de avans cu motoare liniare, un cap de lucru cu conducere directă și un arbore electric de viteză ridicată, mașina oferă poziționare submicronică și finisaj delicat pe piese mici și geometric complexe. Susținem opțiuni de configurare, inclusiv rotația automată a capului de lucru cu motor DD, specificații ale roții și intervalul de viteze ale arborelui, pentru a se potrivi cu aplicații specifice de rectificare cu profil, împreună cu consultanță tehnică, ghidare la instalare și suport post-vânzare.

Ce face ca această mașină să fie o mașină de rectificare cu „profil” și nu o rectificatoare cilindrică standard?

Mașina combină o axă X cu motor liniar, un cap de lucru cu conducere directă și o rezoluție de rotație a capului de lucru de 0,001°, ceea ce îi permite să urmeze contururi complexe, non-circulare, cum ar fi camele și profilele cu multi-radiu — nu doar suprafețe cilindrice drepte.

Ce dimensiuni ale pieselor poate rectifica această mașină?

Intervalul de diametru pentru rectificarea exterioară este de la Φ5 mm până la Φ200 mm, cu o distanță între centre de 250 mm, fiind adecvată pentru componente de precizie mici sau medii, dar nu pentru arbori mari și grei.

Ce este o axă cu motor liniar și de ce contează?

Un motor liniar conduce axa direct, fără șurub cu bile sau cutie de viteze, eliminând backlash-ul mecanic. Astfel, axa X (cu o forță de tracțiune de 2200 N) oferă răspuns mai rapid și o precizie mai constantă în poziționarea pentru lucrul cu profile fine.

Poate capul de lucru roti automat pentru rectificarea camei sau a profilului?

Configurația standard folosește un cap de lucru rotativ manual cu ajustare până la 15°. O configurație specială poate adăuga un motor DD (conducere directă) pentru rotație complet automată și sincronizată a capului de lucru.

Cu ce viteze funcționează arborele și roata acestei mașini?

Configurația standard a arborelui electric funcționează la 4000 rpm, cu o viteză lineară a roții de până la 80 m/s, folosind o roată de Φ400x40x203.

Pot fi personalizate specificațiile?

Da. Zhejiang Quanshun Machine Tool oferă personalizarea configurației arborelui, tipului de rotație a capului de lucru (manual sau automat DD), specificațiilor roții și puterii motorului, în funcție de cerințele specifice ale rectificării cu profil.
