Care sunt tipurile de mașini de șlefuit CNC?

În domeniul producției de precizie, Mașini de șlefuit CNC joacă un rol crucial. Acestea folosesc roți de șlefuit rotative de mare viteză pentru a efectua șlefuirea fină pe suprafața pieselor de prelucrat, obținând o precizie dimensională și un finisaj de suprafață extrem de ridicat. Odată cu creșterea continuă a cerințelor industriale pentru prelucrare de înaltă precizie și de înaltă eficiență, tipurile de mașini de șlefuit CNC au devenit din ce în ce mai diverse și specializate.

Clasificare în funcție de obiectul de prelucrare și funcție: Clasificări principale ale mașinilor de șlefuit CNC

Mașini de șlefuit CNC sunt clasificate în principal în funcție de forma pieselor pe care le prelucrează și de funcțiile lor specifice, formând mai multe tipuri principale:

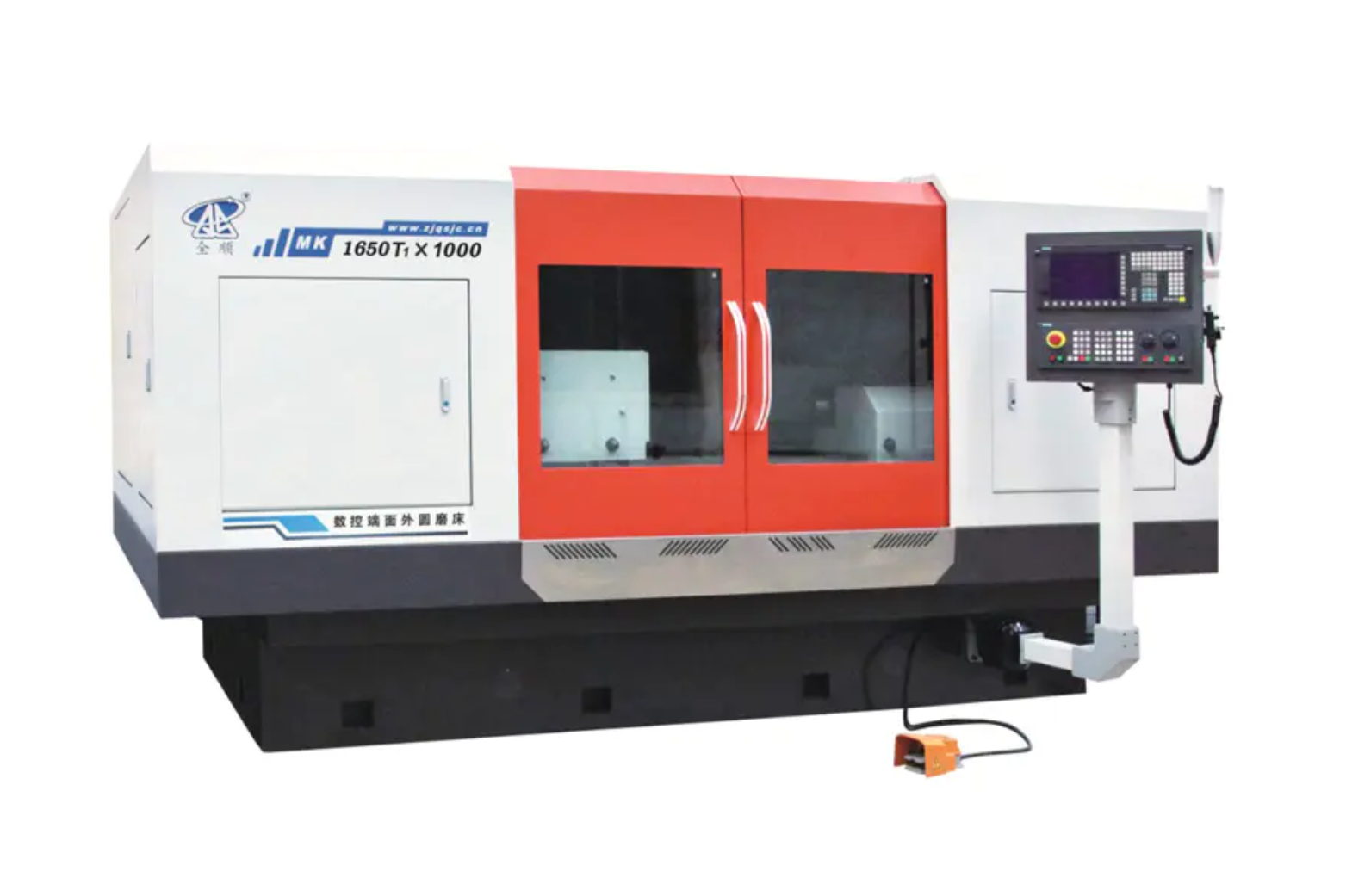

1. Mașină de șlefuit cilindric CNC

Caracteristici: Folosit special pentru șlefuirea suprafețelor cilindrice exterioare, a suprafețelor conice și a anumitor fețe de capăt ale umărului pieselor de prelucrat. Este echipamentul de bază pentru prelucrarea de precizie a pieselor arborelui. Modern Mașini de șlefuit cilindric CNC au de obicei control pe mai multe axe, permițând șlefuirea compozitelor, cum ar fi finalizarea prelucrarii de precizie a diametrelor exterioare și a fețelor de capăt într-o singură configurație.

2. Mașină de șlefuit intern CNC

Caracteristici: Folosit pentru șlefuirea suprafețelor interne cilindrice sau conice ale pieselor de prelucrat. Datorită constrângerilor de spațiu în șlefuirea interioară, aceste mașini folosesc de obicei axuri electrice de mare viteză. Sunt utilizate pe scară largă în industrii precum piesele auto (de exemplu, carcasele rulmenților), componentele hidraulice și matrițele.

3. Mașină de șlefuit de suprafață CNC

Caracteristici: Folosit pentru șlefuirea suprafețelor plane sau modelate ale pieselor de prelucrat. Pe baza relației dintre axa discului de șlefuire și direcția de mișcare a mesei, acestea pot fi împărțite în continuare în mese dreptunghiulare cu ax orizontal, mese rotative cu ax vertical, etc. Avantajul lor principal constă în asigurarea planeității și rugozității suprafeței extrem de ridicate.

4. Mașină de șlefuit cu instrumente CNC

Caracteristici: Conceput special pentru șlefuirea și fabricarea diferitelor scule de tăiere (de exemplu, burghie, freze, freze cu roți dintate etc.). Acestea Mașini de șlefuit CNC au de obicei cinci sau mai multe axe de control simultan pentru a gestiona geometriile complexe de scule și cerințele de înaltă precizie.

5. Mașină de șlefuit CNC fără centre

Caracteristici: Slefuirea nu necesita un orificiu central pentru pozitionare; în schimb, roțile de ghidare și o placă de sprijin susțin piesa de prelucrat. Această metodă este ideală pentru șlefuirea de volum mare, continuă a diametrului exterior al pieselor subțiri în formă de tijă, oferind o eficiență de producție extrem de ridicată.

6. Mașină de șlefuit CNC Jig

Caracteristici: Echipat cu un sistem de măsurare și poziționare a coordonatelor de înaltă precizie, utilizat în principal pentru șlefuirea găurilor în matrițe sau a pieselor de precizie cu precizie și finisare a suprafeței extrem de ridicate.

Clasificare după automatizare și caracteristici structurale: tipuri auxiliare pentru creșterea eficienței

În plus față de tipurile principale clasificate în funcție de funcție menționate mai sus, Mașini de șlefuit CNC pot fi, de asemenea, subdivizate în funcție de structura și gradul de automatizare:

Mașini de șlefuit compus

Combinând mai multe funcții de șlefuire, cum ar fi șlefuirea diametrelor exterioare, a găurilor interioare și a fețelor de capăt, permițând finalizarea mai multor procese într-o singură configurație, îmbunătățind considerabil precizia și eficiența prelucrarii.

Mașini de șlefuit de mare viteză/ultra mare viteză

Folosiți CBN (nitrură de bor cubică) sau roți de șlefuit cu diamant și efectuați șlefuirea la viteze liniare extrem de mari, îmbunătățind semnificativ rata de îndepărtare a materialului și calitatea prelucrarii.

Mașini de șlefuit CNC de tip portal

Cu o rigiditate structurală puternică, potrivit pentru șlefuirea suprafețelor plane sau ghidajelor pieselor mari și grele.

Considerații privind selecția mașinii de șlefuit CNC și tendințe viitoare

Alegerea corectă Mașină de șlefuit CNC necesită o analiză cuprinzătoare a dimensiunii piesei de prelucrat, formei, cerințelor de precizie, mărimii lotului și bugetului. De exemplu, dacă este necesară prelucrarea unui număr mare de arbori subțiri, o polizor CNC fără centre este cea mai bună alegere; dacă sunt implicate sisteme complexe de găuri de matriță, trebuie selectată o polizor de coordonate CNC.

Tendințele viitoare de dezvoltare ale mașinilor de șlefuit CNC se vor concentra pe următoarele puncte:

• Combinat și integrat: o singură mașină-uneltă completează mai multe procese, reducând erorile de manipulare și strângere.


• Inteligentizare: Integrarea monitorizării inteligente, controlului adaptiv, diagnosticării defecțiunilor și a altor tehnologii pentru a realiza producție fără personal sau cu personal minim.


• Ultra-precizie: urmărirea preciziei de prelucrare la nivel de nanometri și a calității suprafeței.



Mașini de șlefuit CNC sunt echipamente de precizie indispensabile în industria modernă. Diversele lor tipuri pot îndeplini diverse cerințe de înaltă precizie, de la producția de masă până la procesarea complexă a matrițelor și reprezintă una dintre tehnologiile cheie care conduc la modernizarea producției de ultimă generație.
