Care sunt caracteristicile cheie de căutat într-o polizor cilindric CNC?

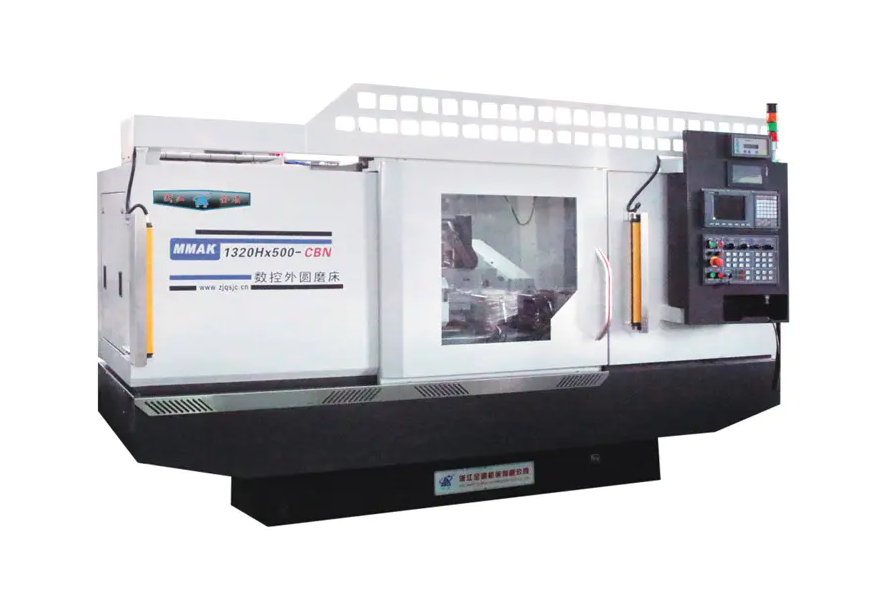

La evaluarea unui Polizor cilindric CNC , cele mai critice caracteristici de prioritizat sunt precizie de poziționare sub-micron, rigiditate statică și dinamică a mașinii și un sistem de control CNC sofisticat capabil să gestioneze interpolarea complexă. O mașină de înaltă performanță trebuie să ofere un finisaj de suprafață (Ra) la fel de scăzut 0,1 μm până la 0,4 μm consecvent, menținând în același timp toleranțe dimensionale strânse, adesea în interior ±0,001 mm . Dincolo de specificațiile de bază, integrarea scalelor de feedback de înaltă rezoluție, turnarea stabilă termic și programarea conversațională intuitivă definește diferența dintre o râșniță standard și un activ de producție de înaltă precizie.

Integritate structurală și stabilitate termică

Fundamentul oricărei operațiuni de șlefuire de precizie este patul mașinii. Fără o bază stabilă, toate compensațiile electronice sunt doar „ajutoare” pentru deficiențele mecanice.

Caracteristicile de amortizare ale bazei

Modern Polizor cilindric CNCs folosesc adesea Granitan® (beton polimeric) sau fontă Meehanite de calitate superioară . Betonul polimeric oferă până la amortizare a vibrațiilor de 10 ori mai bună decât fonta tradițională cenușie, care este esențială pentru obținerea finisajelor în oglindă și pentru extinderea duratei de viață a roților. Vibrațiile în timpul procesului de șlefuire duc la urme de vibrații, care sunt cauza principală a pieselor respinse în industriile de înaltă precizie, cum ar fi industria aerospațială sau cea medicală.

Controlul deplasării termice

Măcinarea generează căldură semnificativă. O caracteristică cheie de căutat este a design simetric a patului mașinii și a capului. Acest lucru asigură că orice dilatare termică are loc uniform, minimizând impactul asupra alinierii liniei centrale. În plus, căutați mașini care au caracteristici sisteme de răcire răcită care circulă prin carcasa axului și patul pentru a menține o temperatură de funcționare constantă în interior ±0,5°C a mediului ambiant.

Sisteme de ax de înaltă precizie

Axul capului roții este inima mașinii de șlefuit. Precizia sa de rotație dictează în mod direct rotunjimea și calitatea suprafeței piesei de prelucrat.

Rulmenți hidrostatici vs

Trebuie să decideți între rulmenți hidrostatici și rulmenți anti-fricțiune (rulare) de înaltă precizie. Fusoare hidrostatice plutește arborele pe o peliculă subțire de ulei, rezultând contact metal-metal zero și viață aproape infinită. Ele oferă o precizie excepțională de deplasare (adesea mai mică decât 0,0001 mm ). Dimpotrivă, rulmenții ceramici cu bile de înaltă precizie sunt preferați pentru aplicațiile de mare viteză, unde rigiditatea și ușurința întreținerii sunt prioritare.

Versatilitatea capului de lucru

O caracteristică cheie pentru universal Polizor cilindric CNCs este o cap de lucru pivotant (axa B) . Căutați capete de lucru conduse de motoare cu acționare directă . Acționarea directă elimină jocul de la angrenaje sau curele, permițând interpolarea axei C de înaltă rezoluție. Acest lucru este esențial pentru șlefuirea „non-rotunde” (de exemplu, came, poansonuri sau arbori excentrici).

Software de control și programare CNC

Inteligența mașinii rezidă în sistemul său de control. O râșniță este la fel de capabilă ca și software-ul care o conduce.

Interfață conversațională

Funcție avansată de polizoare CNC interfețe de programare conversațională . Acest lucru permite operatorilor să introducă dimensiunile piesei, tipul de material și finisajul dorit direct într-o GUI fără a fi nevoie să scrie codul G manual. Acest lucru reduce timpii de configurare cu până la 50% pentru piese complexe. Căutați software care include încorporat monitorizarea coliziunilor pentru a proteja axul scump și piesa de prelucrat în timpul rulării inițiale.

Tehnologia motorului liniar

Pentru aplicații cu dinamică ridicată, motoare liniare pe axele X și Z sunt superioare șuruburilor tradiționale cu bile. Motoarele liniare oferă viteze de accelerație mai mari și elimină jocul mecanic. Când este asociat cu cântare din sticlă de înaltă rezoluție (de ex., Rezoluție de 0,05 μm ), mașina poate obține o repetabilitate de poziționare pe care șuruburile cu bile nu o pot egala pe perioade lungi de utilizare.

Îmbrăcare automată și măsurare în proces

Pentru a obține o producție consistentă în masă, polizorul cilindric CNC trebuie să poată compensa automat uzura roții și variația pieselor.

• Îmbrăcare automată a roților: CNC ar trebui să controleze ciclul de pansare, utilizând discuri diamantate sau dressere cu un singur punct. Sistemele avansate includ Senzori de emisie acustică (AE). care detectează „prima atingere” dintre comodă și roată, reducând la minimum cantitatea de abraziv îndepărtată și prelungind durata de viață a roții.
• Evaluare în proces: O sondă de măsurare sau un indicator „jump-on” permite CNC-ului să măsoare piesa în timp ce este măcinată . Sistemul ajustează automat avansul final de măcinare pe baza datelor în timp real pentru a compensa deviația termică sau deviația roții, asigurându-se că fiecare piesă dintr-un lot este identică.
• Controlul decalajului: Această caracteristică folosește senzori AE pentru a detecta când roata este pe cale să atingă piesa de prelucrat, permițând mașinii să treacă instantaneu de la abordarea rapidă la alimentarea fină, eliminând „șlefuirea cu aer” și reducând timpul ciclului prin 10% până la 20% .

Configurații cu mai multe roți și capacitate universală

Flexibilitatea este o tendință majoră în Slefuire cilindrica CNC , în special pentru atelierele de lucru care manipulează diverse geometrii de piese.

Capete de turelă

Căutați mașini echipate cu un cap de roată pivotant automat (turuletă) . Aceste turele pot ține mai multe roți, de exemplu, una pentru șlefuirea exterioară, una pentru șlefuirea interioară și o a treia pentru șlefuirea frontală. Un controlat de CNC turelă axa B se poate roti în poziția dorită cu repetabilitate ridicată (de ex. ±1 secundă de arc ), permițând ca o piesă să fie complet finisată în a o singură configurare . Astfel se elimină erorile introduse la reaprinderea unei piese.

Atașamente de șlefuit intern

Chiar dacă obiectivul dvs. principal este șlefuirea OD (diametrul exterior), având un balansoar în jos sau montat pe turelă Ax de rectificat intern (ID). este o significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

Caracteristici de mediu și siguranță

Măcinarea la viteză mare creează ceață fină și potențiale pericole care trebuie gestionate de proiectarea mașinii.

• Carcasă completă: O mașină de șlefuit CNC de înaltă calitate ar trebui să fie complet închisă pentru a conține spray-ul de lichid de răcire și praful de măcinat. Acest lucru nu este doar pentru curățenie; este esenţial pentru sisteme integrate de extracție a ceață pentru a lucra eficient.
• Sisteme de stingere a incendiilor: Dacă utilizați lichide de răcire pe bază de ulei pentru finisaje de înaltă precizie, un integrat Sistem de stingere a incendiilor cu CO2 sau chimic uscat este o mandatory safety feature.
• Încărcare ergonomică: Pentru încărcarea manuală sau semi-automată, înălțimea mesei și spațiul liber trebuie să permită accesul ușor. Pentru producția complet automatizată, mașina ar trebui să fie "gata pentru robot" cu interfețe standardizate (de exemplu, Profibus sau Ethernet) și uși automatizate.

Lista de verificare finală pentru selecție

Când finalizați alegerea, verificați următoarele specificații în raport cu cerințele dvs. cele mai exigente pentru piese:

1. Distanța maximă între centre: Asigurați-vă un tampon de 20% pe partea cea mai lungă.
2. Balanță peste masă: Verificați dacă piesa cu diametrul cel mai mare plus spațiul liber pentru calibre se potrivește confortabil.
3. Diametrul roții: Roțile mai mari (de exemplu, 500 mm) durează mai mult și mențin viteza la suprafață mai bine decât roțile mai mici.
4. Rezoluție CNC: Caută 0,0001 mm capacitatea de creștere în software-ul de control.
5. Design contrapunctului: A contrapunctură reglabilă fin (pentru corectarea conicii) este vitală pentru precizia arborelui lung.
