Raspuns direct: Slefuirea cilindrica ofera o acuratete dimensionala exceptionala (tolerante de ± 0,001 mm), finisare superioara a suprafetei (Ra 0,1-0,4 um), rate mari de indepartare a materialului si repetabilitate constanta in ciclurile de productie cu volum mare. Este standardul industrial pentru finisarea arborilor, rulmenților, rolelor și componentelor cilindrice de precizie utilizate în producția aerospațială, auto și hidraulic.
Ce este șlefuirea cilindrică?
Slefuirea cilindrică este un proces de prelucrare care utilizează o roată abrazivă pentru a îndepărta materialul de pe suprafața exterioară sau interioară a unei piese de prelucrat cilindrice, producând o finisare netedă și de înaltă precizie. Piesa de prelucrat se rotește pe propria sa axă, în timp ce discul de șlefuit îndepărtează materialul în trepte controlate. Acest proces este aplicat pe scară largă la componente precum arbori, arbori, tije, știfturi și rulmenți.
Modern Mașină de șlefuit cilindrică CNC tehnologia adaugă control numeric computerizat acestui proces, permițând cicluri complet automatizate, coordonare pe mai multe axe și strategii de șlefuire programabile care extind dramatic ceea ce era posibil cândva cu mașinile convenționale manuale sau hidraulice.
Slefuire OD
Slefuiește suprafața cilindrică externă a unei piese de prelucrat între centre sau prin mandrină.
Slefuire ID
Slefuiește orificiul sau orificiul intern pentru cerințele de potrivire cu toleranță strânsă.
Slefuire fără centru
Nu este necesar niciun accesoriu; piesele sunt susținute de o lamă de sprijin de lucru și de o roată de reglare.
Măcinare conică
Produce suprafețe conice prin decalarea piesei de prelucrat sau prin rotirea capului roții.
Avantajele de bază ale șlefuirii cilindrice
Următoarele avantaje explică de ce șlefuirea cilindrică rămâne metoda de finisare preferată pentru componentele rotative de precizie în industria grea, industria aerospațială și sectoarele de inginerie de precizie.
01
Acuratețe dimensională excepțională
Slefuirea cilindrică poate atinge toleranțe strânse de ±0,001 mm (1 micron), mult peste ceea ce strunjirea sau frezarea poate oferi în mod fiabil. Acest lucru îl face esențial pentru componentele în care potrivirea, spațiul liber și interferența trebuie controlate cu precizie. (Sursa: Manualul Mașinilor, ediția a 30-a, Presa industrială)
02
Calitate superioară a finisării suprafeței
Slefuirea produce valori ale rugozității suprafeței în intervalul Ra 0,1 până la 0,8 um, în comparație cu Ra 1,6 până la 6,3 um tipic strunjirii de finisare. Acest lucru reduce frecarea, uzura și defecțiunea la oboseală în ansamblurile rotative, cum ar fi scaunele lagărelor și suprafețele suportului. (Sursa: Manualul ASM, Vol. 16, Prelucrare)
03
Abilitatea de a prelucra materiale dure
După tratamentul termic, metalele devin prea greu pentru a fi turnate sau frezate eficient. Slefuirea cilindrica se ocupa cu usurinta de oteluri calite (pana la 70 HRC), carbura, ceramica si oteluri de scule calite, ceea ce o face singura metoda de finisare viabilă pentru multe componente de calitate aerospațială.
04
Repetabilitate și consistență ridicate
Mașinile de șlefuit controlate de CNC repetă același ciclu cu o consistență submicroană pentru mii de piese. Acest lucru este esențial în producția auto și aerospațială, unde variația de la lot la lot trebuie eliminată. Valorile Cp/Cpk de peste 1,67 sunt realizabile în mod obișnuit pe polizoarele cilindrice CNC. (Sursa: Quality Engineering, Marcel Dekker)
05
Versatilitate în geometria pieselor
Polizoarele cilindrice CNC moderne pot manipula cilindri drepti, conici, arbori trepți, umeri și chiar profile complexe conturate folosind interpolarea CNC. O singură mașină poate găzdui o gamă largă de familii de piese, reducând investițiile de capital.
06
Distorsiune termică minimă
Cu aplicarea adecvată a lichidului de răcire și adâncimea de tăiere controlată, șlefuirea cilindrică generează mai puțină căldură per unitate de material îndepărtat, comparativ cu frezarea agresivă. Aceasta păstrează integritatea metalurgică a componentelor întărite, prevenind efectele de înmuiere a suprafeței sau de recalire.
07
Rată ridicată de îndepărtare a materialului (cu roți CBN/Diamant)
Slefuirea cilindrică de mare viteză cu roți superabrazive CBN (nitrură de bor cubică) sau diamant poate îndepărta materialul la viteze care depășesc 100 mm3/mm/s, rivalizând cu strunjirea, menținând în același timp calitatea finisajului la nivel de șlefuire. (Sursa: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automatizare și producție de stingere a luminilor
Polizoarele cilindrice CNC se integrează cu încărcătoare robotizate, măsurare în proces și sisteme de control adaptiv. Acest lucru permite operarea fără echipaj de „stingere a luminilor”, reducând dramatic costul forței de muncă pe piesă și permițând cicluri de producție continue 24/7.
Slefuire cilindrică versus alte metode de finisare
Tabelul de mai jos compară șlefuirea cilindrică cu alte procese obișnuite de finisare pe cei mai critici parametri de fabricație. (Sursa: Inginerie și tehnologie de producție, Kalpakjian, Pearson)
| Parametru | Slefuire cilindrica | Termină de strunjire | Slefuire | Lepând |
|---|---|---|---|---|
| Toleranță (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Finisarea suprafeței (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Capacitatea materialului dur | Excelent (până la 70 HRC) | Limitat (sub 45 HRC) | Bun | Bun |
| Rata de îndepărtare a materialului | Ridicat (cu CBN) | Foarte sus | Scăzut | Foarte Scăzut |
| Potenţial de automatizare | Foarte sus (CNC Robotic) | Înalt | Mediu | Scăzut |
| Aplicații tipice | Arbori, rulmenti, role | Cotitură generală | Alezajul motorului | Piese optice, de măsurare |
Aplicații cheie în industrie
Măcinarea cilindrică este implementată în industriile solicitante în care precizia dimensională afectează direct siguranța produsului, eficiența și durata de viață.
Automobile
Arborii cotiți, arborii cu came, arborii de transmisie, axele motoare și suprafețele tamburului de frână necesită șlefuire pentru a îndeplini toleranțele de asamblare.
Aerospațial
Arborele turbinei, componentele trenului de aterizare și tijele de acționare necesită toleranțe extrem de strânse și integritate excelentă a suprafeței.
Hidraulica
Tijele cilindrilor hidraulici și arborii pompei necesită un finisaj de înaltă calitate a suprafeței și rotunjime pentru o etanșare eficientă și o durată lungă de viață.
Instrument și matriță
Știfturile de matriță de precizie, poansonurile și mașinile de calibrare sunt măcinate la dimensiunea finală după întărire pentru a menține geometria și duritatea.
Rulmenți
Curele de rulare interioare și exterioare sunt șlefuite la toleranțe la nivel de microni pentru a asigura o rotație lină și vibrații minime sub sarcină.
Energie / Putere Gen
Jurnalele rotorului generatorului, arborii turbinei și arborii rotorului pompei se bazează pe șlefuirea cilindrică pentru precizie și fiabilitate.
Seria noastră de mașini de șlefuit cilindric CNC
Oferim o gama completa de Mașină de șlefuit cilindrică CNC modele proiectate pentru diferite cerințe de producție, dimensiuni ale piesei de prelucrat și niveluri de precizie. Fiecare mașină integrează control CNC avansat, structuri robuste din fontă și sisteme de ax de înaltă precizie pentru a oferi performanțe consistente de șlefuire.

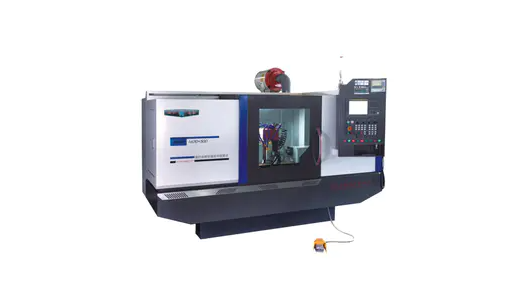

Mașină de șlefuit cilindrică CNC MK / MAK Series
Seria standard

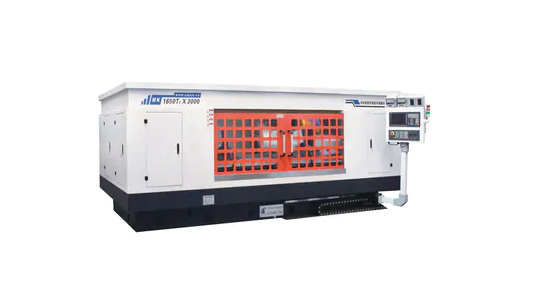

Mașină de șlefuit cilindric CNC de înaltă precizie
Precizie ridicată

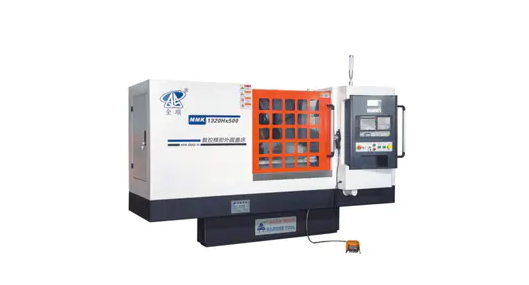

Mașină de șlefuit cilindric CNC de mare viteză
Viteză mare

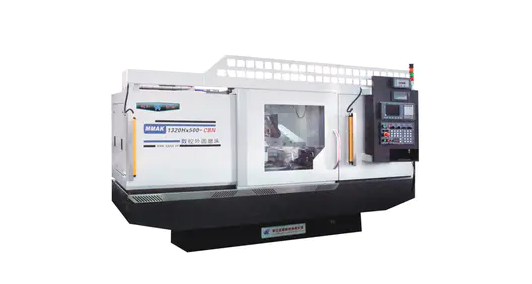

Mașină de șlefuit cilindrică CNC with Mobile Wheel Holder
Cap de roată mobil

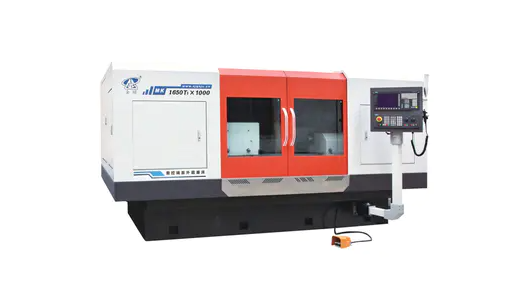

Mașină de șlefuit cilindric CNC cu cap dublu
Cap de roată dublă
Factoruli tehnici care maximizează avantajele măcinarii
Pentru a realiza pe deplin avantajele șlefuirii cilindrice, mai mulți parametri de proces trebuie configurați corect:
| Factor | Recomandare | Efect asupra ieșirii |
|---|---|---|
| Specificația roții | CBN pentru oțel călit; Oxid de aluminiu pentru oțel general | Determină MRR, durata de viață a roții și sarcina termică |
| Viteza roții | 45 - 120 m/s (slefuire de mare viteză) | Înalter speed improves finish; reduces chip thickness |
| Viteza piesei de prelucrat | 15 - 30 m/min (slefuire OD) | Afectează finisarea suprafeței și aportul termic |
| Adâncimea de tăiere | Aspru: 0,01-0,05 mm; Finisaj: 0,002-0,005 mm | Controlează precizia dimensională și rugozitatea suprafeței |
| Debitul lichidului de răcire | Înalt-pressure, high-volume flood or through-wheel delivery | Previne deteriorarea termică; spăla deșeurile de pe roată |
| Interval de îmbrăcare | Îmbrăcare continuă (CD) sau în proces pentru piesele critice | Menține claritatea roților; asigură o geometrie de tăiere consistentă |
| Evaluarea în proces | Măsurarea diametrului activ în timpul ciclului de măcinare | Elimină depășirea; compensează automat creșterea termică |
Întrebări frecvente
Ce materiale pot fi măcinate cilindric?
Slefuirea cilindrică se ocupă de aproape toate materialele metalice, inclusiv oțel carbon, oțel aliat, oțel inoxidabil, fontă, oțel de scule călit, carbură cimentată, titan și chiar unele ceramice. Factorul cheie de selecție este tipul roții abrazive potrivite cu materialul piesei de prelucrat.
Cum mărește șlefuirea cilindrică CNC productivitatea?
Controlul CNC automatizează întregul ciclu de șlefuire, inclusiv trecerea brută, trecerea de semifinisare, trecerea de finisare, scoaterea și retragerea. Combinat cu încărcarea robotică și măsurarea în proces, timpul neproductiv scade dramatic. Studiile arată că șlefuirea CNC reduce timpul ciclului cu 30-60% în comparație cu operațiunile de șlefuire manuală. (Sursa: SME Manufacturing Engineering Journal)
Care este finisarea tipică a suprafeței care poate fi realizată cu șlefuirea cilindrică?
Măcinarea cilindrică standard atinge Ra 0,4 până la 0,8 um. Cu roți supraabrazive CBN, axuri de mare viteză și condiții optime de proces, valorile Ra de 0,1 um sau mai mici sunt realizabile - echivalent cu strunjirea dură plus suprafinisarea într-o singură operație.
Măcinarea cilindrică este potrivită pentru producția de loturi mici?
Da. Polizoarele cilindrice CNC moderne acceptă schimbarea rapidă cu îmbrăcare programabilă a roților, programe de piese stocate și schimbări rapide ale suportului de lucru. Timpul de instalare a fost redus la mai puțin de 20 de minute pentru multe familii de piese, făcând viabilă din punct de vedere economic producția în loturi mici și chiar a unei singure piese.
Care este diferența dintre șlefuirea cilindrică prin plonjare și cea transversală?
La șlefuirea prin scufundare (în avans), roata se introduce radial în piesa de prelucrat pentru a șlefui o anumită zonă - ideală pentru secțiuni scurte, în trepte sau profilate. În șlefuirea transversală, roata se mișcă axial de-a lungul piesei de prelucrat în timpul contactului - potrivită pentru arbori lungi și diametre continue. Multe mașini CNC combină ambele metode într-un singur program de piese.
Concluzie
Slefuirea cilindrică ocupă o poziție unică în producția de precizie: este singurul proces care oferă simultan o precizie dimensională la nivel de microni, un finisaj excelent al suprafeței și capacitatea de a prelucra materiale complet întărite la ritmuri productive. Când este alimentat de tehnologia CNC modernă, acesta devine o piatră de temelie flexibilă, automată și foarte repetabilă a oricărei operațiuni de prelucrare de precizie.
Indiferent dacă finisați arbori cotiți de automobile în volum mare, prelucrați arbori de turbine aerospațiale la toleranțe extrem de strânse sau produceți tije de cilindri hidraulici pentru aplicații de etanșare solicitante, o Mașină de șlefuit cilindrică CNC oferă o combinație de capacitate de proces, potențial de automatizare și fiabilitate pe termen lung pe care niciun alt proces de finisare nu o poate egala.
