Cum se evaluează precizia și repetabilitatea unei polizoare cu arbore cotit CNC?

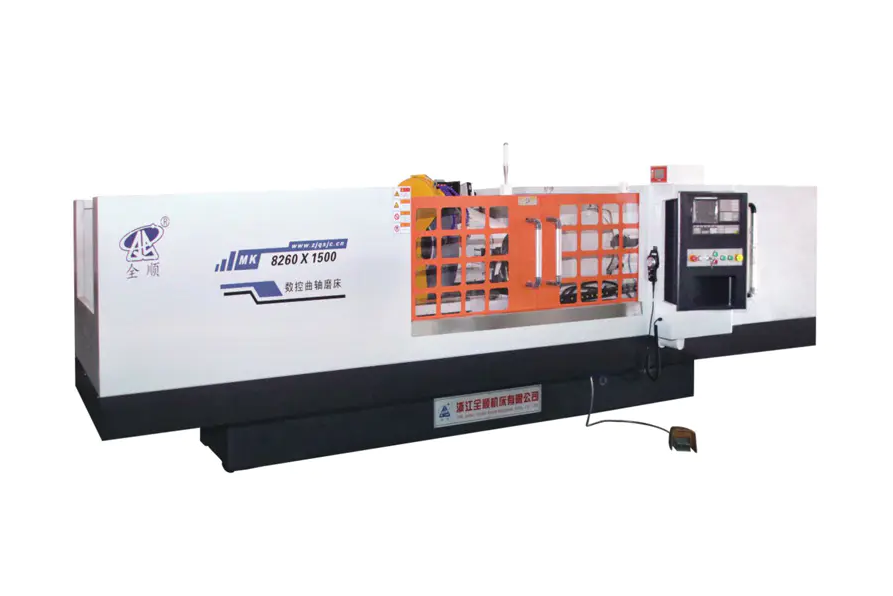

Evaluarea preciziei și repetabilității a Polizor arbore cotit CNC necesită măsurarea sistematică a acuratețea dimensională, toleranțele geometrice și consistența procesului pe mai multe cicluri de prelucrare. Abordarea de bază combină sondarea pe mașină, verificarea CMM (Mașină de măsurat coordonate) și analiza controlului statistic al procesului (SPC). O mașină de slefuire a arborelui cotit CNC bine calibrată ar trebui să obțină rotunjime între ±0,001 mm , toleranță de diametru în interior ±0,002 mm , și o valoare Cpk de 1.33 sau mai mare să fie considerate capabile de producție.

Procesul de evaluare nu este o verificare unică – este un protocol structurat care cuprinde calificarea mașinii, inspecția piesei de prelucrat și analiza capacității pe termen lung.

Valori cheie de precizie pentru Slefuire arbore cotit CNC

Înainte de a efectua orice test, este esențial să definiți ce parametri constituie „precizia” pentru o polizor cu arbore cotit. Aceste valori influențează direct performanța motorului și durata de viață a componentelor.

• Toleranța diametrului jurnalului: De obicei ±0,002–0,005 mm pentru arbori cotiți de înaltă performanță.
• Rotunzime (Circularitate): Ar trebui să fie în intervalul 0,001–0,003 mm pentru suporturile principale și pin.
• Cilindricitate: Măsoară conicitatea și deviația cilindrului de-a lungul lungimii bilanțului, de obicei ≤0,002 mm.
• Rugozitatea suprafeței (Ra): Țintă Ra ≤ 0,4 µm pentru suprafețele de contact ale rulmenților.
• Precizia aruncării jurnalului de fixare: Abaterea centrului pinului față de axa principală, de obicei ≤0,005 mm.
• Poziționarea unghiulară a jurnalelor pin: Critic pentru sincronizarea motorului; eroarea unghiulară nu trebuie să depășească ±0,05°.

Aceste valori formează planul de măsurare. Orice protocol de evaluare trebuie să se adreseze fiecăruia cu instrumentul și metoda corespunzătoare.

Calificarea mașinii: punctul de plecare

Înainte de a începe șlefuirea piesei de prelucrat, mașina în sine trebuie verificată prin teste de calificare geometrice și dinamice. Aceste teste stabilesc dacă structura mecanică a mașinii poate suporta toleranțele revendicate.

Teste de precizie geometrică

Utilizați un interferometru laser sau o bară cu bile de precizie pentru a verifica:

• Rectitudinea axei transversale a capului discului de șlefuit (axa X): țintă ≤ 0,002 mm/300 mm
• Paralelism între axa axului roții și axa capului de lucru/puntei: ≤ 0,003 mm/500 mm
• Deplasarea axului discului de rectificat: ≤ 0,001 mm
• Denivelare ax capului de lucru: ≤ 0,002 mm

Evaluarea stabilității termice

Deriva termică este o sursă majoră de eroare dimensională în șlefuirea CNC. Porniți mașina la temperatura de funcționare cel puțin 60-90 de minute înainte de a efectua măsurători de precizie. Măsurați deplasarea termică la axul de rectificat folosind un senzor capacitiv la intervale de 15 minute. Ar trebui să apară o mașină stabilă mai puțin de 0,003 mm de deriva termică după încălzire.

Măsurare la mașină: control de precizie în timp real

Modern Polizor arbore cotit CNCs să integreze sisteme de măsurare în proces care măsoară continuu diametrul piesei de prelucrat în timpul șlefuirii. Această buclă de feedback activ este cea mai directă metodă de control al preciziei dimensionale.

Pentru a evalua eficacitatea gabaritului de pe mașină:

1. Măcinați un jurnal de testare până la un diametru nominal și înregistrați citirea manometrului la scoaterea scânteii.
2. Scoateți piesa de prelucrat și măsurați același jurnal cu un manometru calibrat sau CMM.
3. Calculați diferența dintre citirea de pe aparat și măsurarea offline.
4. Repetați acest lucru în 10 părți consecutive pentru a stabili eroarea de corelare a manometrului.

Un indicator în proces care funcționează bine ar trebui să se coreleze cu rezultatele CMM din interior ±0,001 mm . Abaterile dincolo de aceasta indică uzura manometrului, probleme de montare sau contaminare cu lichidul de răcire.

Inspecție post-proces cu CMM și Tester de rotunjire

Măsurarea în afara mașinii oferă cele mai obiective date pentru evaluarea cu precizie. Două instrumente sunt indispensabile:

Mașină de măsurat coordonate (CMM)

Inspecția CMM captează diametrul, cilindricitatea și precizia aruncării. Pentru evaluarea arborelui cotit, o sondă de scanare este de preferat unei sonde cu declanșare prin atingere, deoarece colectează sute de puncte per jurnal, oferind date solide din punct de vedere statistic. Măsoară la minim 3 secțiuni transversale per jurnal (ambele capete și centru) folosind cel puțin 36 de puncte pe secțiune transversală .

Tester de rotunjire/formă

Un tester de rotunjime dedicat (tip Taylor Hobson sau echivalent) oferă o rezoluție mult mai mare pentru circularitate și ondularea suprafeței decât un CMM. Utilizează un ax de precizie cu incertitudine unghiulară dedesubt 0,01 arc-secunde . Acest instrument este esențial pentru evaluarea:

• Eroare de rotunjire conform ISO 12181
• Lobing (erori armonice cu număr impar cauzate de fixarea fără centre)
• Ondulare (erori de frecvență spațială mijlocie legate de vibrația roților)

Testarea repetabilității: Abordarea Gauge R&R și SPC

Repetabilitate nu este doar despre o parte bună, ci este despre producție constantă pe parcursul unei serii de producție . Două metode structurate definesc această capacitate:

Repetabilitate și reproductibilitate ecartament (Gauge R&R)

Acest studiu separă variația sistemului de măsurare de variația reală a piesei. Procedura:

• Selectați 10 suporturi de arbore cotit care se întind pe intervalul de diametre așteptat.
• Puneți 2-3 operatori să măsoare fiecare toate cele 10 părți, de 3 ori fiecare, în ordine aleatorie.
• Calculați %GRR = (Variația R&R ecartamentului / Variația totală) × 100.

Criterii de acceptare: %GRR ≤ 10% este excelent; 10–30% este marginal; peste 30% necesită acțiuni corective înainte ca datele de producție să fie de încredere.

Controlul statistic al procesului (SPC) și capacitatea de proces

Măcinați un minim de 25–30 de arbori cotiți consecutivi în condiții controlate și înregistrați diametrul principal al jurnalului pentru fiecare piesă. Trasează datele pe o diagramă de control X-bar și R, apoi calculează:

• Cp (capacitate de proces): Măsurile răspândite în raport cu toleranța. Cp țintă ≥ 1,67.
• Cpk (Indexul capacității de proces): Conturi pentru centrarea proceselor. Cpk țintă ≥ 1,33 pentru producția standard; ≥ 1,67 pentru reviste critice.
• Abaterea standard (σ): Ar trebui să fie sub 1/6 din toleranța bilaterală.

Rezumatul evaluării: valori și praguri de acceptare

Surse comune de pierdere a preciziei și cum să le identificăm

Atunci când rezultatele evaluării se încadrează în afara pragurilor de mai sus, cauza principală trebuie urmărită sistematic. Cele mai comune surse de precizie degradată în Polizor arbore cotit CNCs includ:

• Dezechilibru roților sau erori de îmbrăcare: Provoacă urme de vibrații vizibile în profilurile de rotunjime ca lobi de înaltă frecvență. Soluție: reechilibrați roata și reimbrac cu plumb mai fin.
• Uzura lagărului capului de lucru sau al contrapuntului: Se afișează ca deformare crescută pe piesa de prelucrat rotativă. Detectabil cu un cadran indicator de precizie la nasul axului.
• Creșterea termică în timpul perioadelor lungi de producție: Identificat prin tendințele datelor CMM de-a lungul timpului - dacă diametrul se deplasează treptat într-o direcție, este necesară compensarea termică sau un ciclu de încălzire.
• Incoerență de fixare sau de prindere: Rezultă variații de la o parte la alta a preciziei aruncării. Verificați cu o forță de strângere constantă folosind o cheie dinamometrică și repetați măsurarea.
• Eroare de interpolare a controlerului CNC: Se manifestă ca erori de poziție unghiulară în jurnalele pin. Verificați verificând rezoluția codificatorului pe axa C și setările de compensare a jocului.

Stabilirea unui program periodic de reevaluare

O calificare unică nu este suficientă pentru asigurarea producției pe termen lung. Evaluarea preciziei ar trebui să urmeze un program pe niveluri:

• Fiecare schimb de producție: Verificați corelația calibrelor în proces utilizând un calibre inel principal de referință. Verificați prima și ultima parte a rulării cu CMM.
• Săptămânal: Rulați o probă SPC din 10 părți și recalculați Cpk. Verificați starea roților și uzura sculelor de îmbrăcare.
• Lunar: Efectuați un audit complet al preciziei geometrice folosind interferometrul laser și testarea barei cu bile.
• Anual sau după întreținere majoră: Recalificare completă a mașinii, inclusiv stabilitatea termică, curățarea axului și studiul R&R Gauge.

Analiza tendințelor din aceste verificări periodice permite întreținerea proactivă înainte ca precizia să se degradeze sub specificație - reducând semnificativ ratele de deșeuri și timpul de oprire neplanificat..
