Mașină de rectificare cilindrică pentru broașă CNC

Roată CBN pentru oțeluri de unelte temprate — Mașina este echipată cu o roată de rectificare CBN (nitrid de boron cubic) de Φ500xBx203, ideală pentru rectificarea oțelurilor de unelte temprate folosite în broașe și unelte de tăiere, oferind o durată mai mare a roții și o eliminare constantă a materialului față de abraziile convenționale.

Rectificare la viteză ridicată, până la 100 m/s — O viteză lineară a roții de ≤100 m/s — mai mult de dublul vitezei roților cilindrice standard — permite o eliminare mai rapidă a materialului, menținând totodată un finisaj superficial fin și consistent.

Capăt special cu acționare servo — Un capăt dedicat cu acționare servo (con MT5, 60–300 r/min) oferă control precis și stabil al rotației, adecvat în special pentru blănurile de unelte lungi și subțiri, sensibile la vibrații și deflecții.

Masă de lucru cu con la două nivele — Masa de lucru se poate roti cu 3° în sensul horar și cu 3° în sensul antihorar, pe două niveluri ajustabile, permitedo corectarea fină a conicității și controlul dreptei, esențiale pentru geometria lungilor de broașe și mandrine.

Precizie de gradul atelierului de instrumente — Obține rotunjime ≤0,002 mm, cilindricitate ≤0,005 mm și rugozitate superficială ≤Ra 0,2 μm — toleranțe mai fine decât cele ale mașinilor de rectificare cilindrice de producție standard, corespunzând exactitudinii cerute de producția de unelte de precizie.

Control complet servo al axelor — Atât masa de lucru, cât și mecanismul de avans transversal folosesc motoare servo AC (cu cuplu de 16 Nm) cu rezoluție de 0,001 mm, asigurând o precizie repetabilă a poziționării pe parcursul lungilor de rectificare.

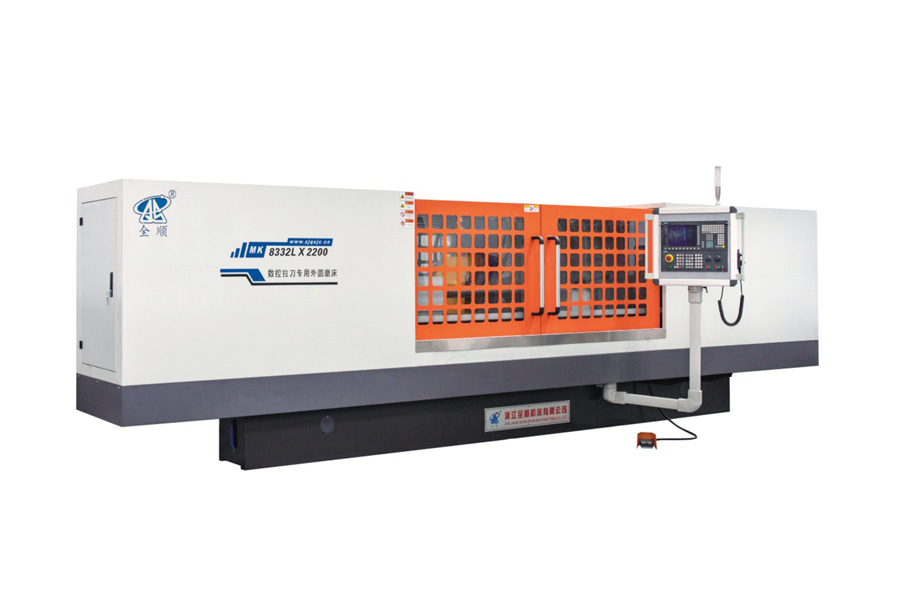

Zhejiang Quanshun Machine Tool Co., Ltd. a conceput seria MK8332L special pentru toleranțele stricte necesare producției de broașe și unelte de tăiere de precizie. Combinând o roată de rectificare CBN, un capăt special cu acționare servo și o masă de lucru cu con la două nivele, mașina oferă rotunjime, cilindricitate și finisaj superficial de gradul atelierului de instrumente, chiar și pe piese lungi și subțiri. Susținem configurări personalizate pentru lungimea de rectificare, specificația roții și intervalul de viteză al capătului, împreună cu consultanță tehnică, ghidare la instalare și suport post-vânzare.

De ce folosește această mașină o roată CBN în loc de o roată abrazivă convențională?

Roțile CBN (nitrid de boron cubic) sunt mai potrivite pentru rectificarea oțelurilor de unelte temprate, comune în broașe și unelte de tăiere. Acestea își păstrează forma și capacitatea de tăiere mai mult timp, asigurând o precizie mai constantă pe parcursul producției extinse.

Ce dimensiuni și lungime de piese poate procesa această mașină?

Mașina rectifică diametre de la Φ8 mm până la Φ320 mm, cu o lungime maximă de rectificare de 2000 mm, o distanță între centre de 2200 mm și un greutate maximă a piesei de 150 kg.

Ce nivel de precizie poate atinge această mașină?

Obține rotunjime ≤0,002 mm, cilindricitate ≤0,005 mm și rugozitate superficială ≤Ra 0,2 μm, satisfacând cerințele de toleranță ale producției de unelte de precizie și broașe.

Care este viteza maximă lineară a roții?

Roata de rectificare funcționează cu o viteză lineară de până la 100 m/s, susținând o eliminare eficientă a materialului, păstrând totodată calitatea finisajului superficial.

Poate această mașină rectifica profile conice, precum și arbori drepti?

Da. Masa de lucru cu con la două nivele se poate roti cu 3° în sensul horar și cu 3° în sensul antihorar, permitând rectificarea precisă a conicității și corectarea dreptei, în plus față de rectificarea cilindrică standard.

Pot fi personalizate specificațiile?

Da. Zhejiang Quanshun Machine Tool oferă posibilitatea de personalizare a lungimii de rectificare, intervalului de viteză al capătului, specificației roții și altor parametri, în funcție de cerințele specifice ale uneltei sau pieței.
