Mașină de rectificare cilindrică cu capăt dublu CNC

Mașină de rectificare cilindrică cu capăt dublu CNC

  • Mașină de rectificare cilindrică cu capăt dublu CNC
Date de bază Date tehnice
Obțineți un citat
Date de bază

Prezentare produs

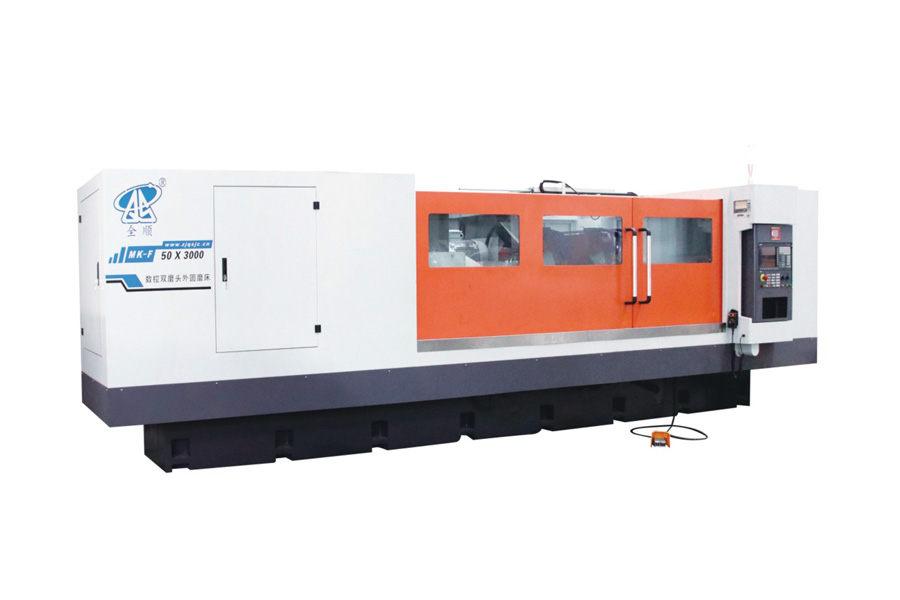

Mașina de rectificat cilindrică CNC cu cap dublu de rectificare (model MK-F50) a companiei Zhejiang Quanshun Machine Tool Co., Ltd. este concepută pentru rectificarea de precizie a axelor lungi și cu capacitate mare. Echipată cu două roți de rectificare independente montate pe același suport al roților, această mașină permite procesarea diferitelor diametre, conicități sau etape de rectificare fără a reașeza piesa de lucru, reducând timpul nefolosit la rectificarea axelor complexe cu mai multe etape. Disponibilă în patru configurații de distanță între centre (lungime de rectificare de 1000 mm / 1500 mm / 2000 mm / 3000 mm), ea poate procesa până la o piesă cu diametru de Φ500 mm și greutate de 1000 kg — fiind ideală pentru producția de axe, role și arbori de mare încărcare, unde sunt necesare atât productivitatea cât și precizia la nivel de micron.

Avantaje cheie pentru cumpărătorii industriali

Configurație cu două roți de rectificare — Două roți (A: Φ750x100x305, B: Φ750x75x305) sunt montate pe același suport al roților, permitând executarea mai multor operații de rectificare într-o singură setare, fără schimbarea roților — reducând durata ciclului la axele cu mai multe diametre.

Capacitate pentru axe lungi — Disponibilă în patru configurații de lungime de rectificare (1000/1500/2000/3000 mm) cu distanțe între centre până la 3100 mm, acoperind toate tipurile de arbori scurți până la role lungi în cadrul aceleiași serii de mașini.

Clasa de încărcare pentru sarcini mari — Susține până la o piesă cu diametru de Φ500 mm și greutate de 1000 kg, cu un diametru de rotire de 540 mm, adecvat pentru axe și role industriale mari.

Control servo de înaltă precizie — Tabelul de lucru atinge o rezoluție de conducere de 0,001 mm, iar mecanismul de avansare transversală ajunge la o rezoluție de 0,0001 mm cu un cuplu de motor servo AC de 22 Nm, asigurând poziționare stabilă și repetabilă la nivel de micron.

Suport robust și stabil al roților — Un motor de spindel de 15 kW impulsionează roata cu o viteză liniară de până la 45 m/s, cu o mișcare maximă de 400 mm, oferind o eliminare constantă a materialului chiar și la piese tari și cu diametru mare.

Tabel de lucru cu conicitate ajustabilă — Tabelul de lucru permite setări de conicitate ajustabile, facilitând rectificarea precisă a conicităților și a axelor drepte pe aceeași platformă.

Precizia probată a rectificării — Asigură rotunjime ≤0,003 mm, cilindricitate ≤0,008/1000 mm și rugozitate de suprafață ≤Ra 0,32 μm, respectând toleranțele exigențe ale finisajelor direct la ieșirea din mașină.

Aplicații

Această mașină este folosită extensiv în industriile care necesită rectificarea de precizie a pieselor cilindrice mari, lungi sau cu mai multe diametre, inclusiv:

Axe și spindeli mari ai unor mașini-unelte Role pentru tipar și fabrici de hârtie
Role metalurgice și pentru fabrici de oțel
Axe pentru energie eoliană și echipamente mari

De ce să alegeți Zhejiang Quanshun Machine Tool

Zhejiang Quanshun Machine Tool Co., Ltd. se specializează în echipamente de rectificare cilindrică CNC, proiectate pentru aplicații industriale grele. Seria cu cap dublu de rectificare MK-F50 combină un corp rigid al mașinii, un suport cu două roți și axe servo de înaltă rezoluție, ajutând producătorii să reducă numărul de schimbări de setare și să îmbunătățească uniformitatea rectificării la axe mari cu mai multe diametre. Ofertăm distanțe între centre, dimensiuni ale roților și puterea motoarelor configurabile, adaptate cerințelor specifice ale pieselor de lucru, susținute de consultanță tehnică, suport la instalare și serviciu post-vânzare.

Întrebări frecvente

Ce înseamnă „cap dublu de rectificare” la această mașină?

Suportul roților poartă două roți de rectificare (A: Φ750x100x305, B: Φ750x75x305), permitedo executarea mai multor operații de rectificare — cum ar fi diferite diametre sau etape de rectificare — în aceeași setare, fără a schimba roțile.

Care este dimensiunea maximă și greutatea piesei de lucru?

Mașina rectifică piese cu diametre de la Φ30 mm până la Φ500 mm, cu un diametru de rotire de Φ540 mm și o greutate maximă de 1000 kg.

Care sunt lungimile de rectificare disponibile?

Seria MK-F50 este disponibilă în patru configurații cu lungimi maxime de rectificare de 1000 mm, 1500 mm, 2000 mm și 3000 mm, adaptate diferitelor lungimi de axe.

La ce nivel de precizie poate ajunge această mașină?

Mașina obține rotunjime ≤0,003 mm, cilindricitate ≤0,008/1000 mm și rugozitate de suprafață ≤Ra 0,32 μm, cu rezoluția de avansare transversală până la 0,0001 mm.

Poate mașina rectifica piese cu conicitate?

Da. Tabelul de lucru are un tip de conicitate ajustabilă, permitedo rectificarea precisă a conicităților în plus față de rectificarea cilindrică dreaptă.

Pot fi personalizate specificațiile?

Da. Zhejiang Quanshun Machine Tool oferă personalizarea distanței între centre, dimensiunii roților, puterii motoarelor de spindel și altor parametri, în funcție de cerințele specifice ale pieselor și ale procesului de producție.

Date tehnice:
  • MK-F50
