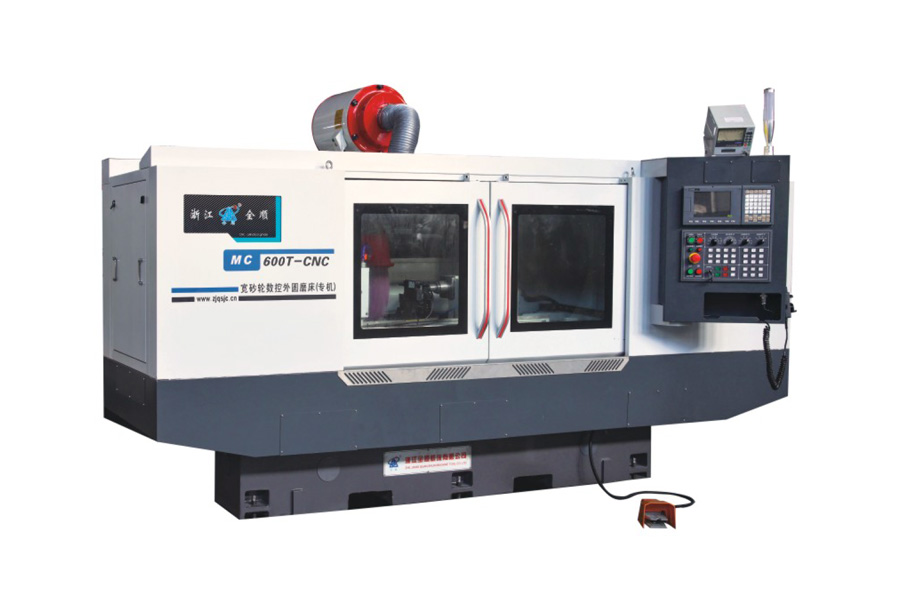

Mașină de rectificare cilindrică CNC cu roată de rectificare largă

Roată largă = Productivitate mai mare — Roata de rectificare cu dimensiunile 500 mm x 203 mm x 200 mm acoperă o suprafață mai mare în fiecare trecere, reducând semnificativ timpul de rectificare pentru arborii lungi față de roțile cu lățime standard — ceea ce se traduce printr-o economie directă la producții de volum mare.

Control servo CNC complet — Atât axa Z (masa), cât și axa X (sistemul de roată) sunt alimentate de motoare servo AC de 5,9 kW cu rezoluție de 0,001 mm, asigurând precizie repetabilă la nivel de micron pentru fiecare piesă dintr-un lot.

Motor puternic pentru sistemul de roată — Un motor cu conversie de frecvență de 15 kW conduce roata cu o viteză lineară de 45 m/s, oferind o eliminare stabilă și agresivă a materialului chiar și pe piesele din oțel temprat.

Capacitate robustă — Poate procesa piese cu diametre de la 8 mm la 320 mm și greutăți până la 150 kg, acoperind o gamă largă de dimensiuni ale pieselor cu o singură investiție în mașină.

Alinierea flexibilă a mesei — Tabelul de lucru poate fi rotit cu 7° în sens horar și cu 3° în sens antihorar, permitând rectificarea cu unghiuri de vârf precise și corectarea aliniamentului pentru geometrii complexe ale axelor.

Sistem de sprijin hidraulic cu acțiune dublă — Un sistem de sprijin cu vârf de tip 5# și cu mișcare de 50 mm a manșonului, controlat prin acțiune dublă hidraulică, asigură fixarea sigură și repetabilă a piesei, precum și schimburi rapide între piese.

Cap de masă rigid, ne-rotativ — Un cap de masă fix cu un motor de vârf servo AC de 3,1 kW și cu vârf central de tip 5# oferă stabilitate rotativă constantă pentru cerințele ridicate de precizie.

Ca fabricant specializat în echipamente de rectificare CNC, Zhejiang Quanshun Machine Tool Co., Ltd. combină designul rigid al carcasei mașinii, controlul complet servo CNC al axelor și configurația specifică aplicației (roată largă, sprijin hidraulic, masă pivotantă) pentru a ajuta clienții să obțină un timp de ciclu mai scurt per piesă și o precizie consistentă la nivel de micron în mediile de producție. Asigurăm specificații personalizate pentru diametrul de rectificare, distanța dintre centre și dimensiunea roții, în funcție de cerințele pieselor clientului, împreună cu consultanță tehnică, ghidare la instalare și suport post-vânzare.

Care este dimensiunea maximă a piesei pe care această mașină poate rectifica?

Mașina poate procesa piese cu diametre de la 8 mm la 320 mm, cu o distanță dintre centre de 600 mm și o greutate maximă de 150 kg.

Cu ce se diferențiază o mașină cu „roată de rectificare largă” față de o mașină de rectificare cilindrică standard?

O roată de rectificare largă (cu lățime de 500 mm în acest model) acoperă o suprafață mai mare în fiecare trecere, reducând numărul de treceri necesare pentru arborii lungi și îmbunătățind eficiența generală a rectificării în producții de volum mare.

Care este precizia de poziționare a axelor CNC?

Atât axa Z (masa), cât și axa X (sistemul de roată) ating o rezoluție de 0,001 mm, fiind alimentate de motoare servo AC de 5,9 kW pentru o precizie constantă și repetabilă.

Poate mașina rectifica arbori cu vârfuri conice?

Da. Tabelul de lucru poate fi rotit cu 7° în sens horar și cu 3° în sens antihorar pentru a permite rectificarea cu vârfuri conice și ajustările fine de aliniere.

Este sprijinul hidraulic adecvat pentru producții de volum mare?

Da. Sprijinul hidraulic folosește un sistem cu acțiune dublă și mișcare de 50 mm a manșonului, permitem fixarea rapidă și sigură a pieselor, precum și schimburi rapide între piese.

Pot fi personalizate specificațiile?

Da. Zhejiang Quanshun Machine Tool oferă posibilitatea de personalizare a intervalului de diametru de rectificare, a distanței dintre centre, a dimensiunilor roții și a configurației motoarelor, în funcție de cerințele specifice ale pieselor și ale procesului de producție.
